KYN28-12中置柜户内型交流铠装式中置柜报价
2013-03-22
适用范围：
KYN28型户内金属铠装抽出式开关设备（简称KYN28中置柜），系3-10千伏三相交流50Hz单母线及分段或双母线系统的成套配电装置。KYN28中置柜主要用于发电厂中小型发电机送电、工 矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等。KYN28中置柜是控制保护、监测之用。
产品优点：
1 产品的外壳完全是由覆铝锌钢板经机床加工多重折弯成形后用螺栓组装而成,具有很高的机械强度,有效地保证了产品的整齐和美观,柜门采用喷塑涂覆,具有较强的抗冲击和耐腐蚀能力.产品外壳具有IP4X级的防护等级.
2 本产品的主开关可配置ABB公司生产的VD4型真空断路器,C3系列固定式负荷开关,同时也可配置多种国产系列真空断路器(如VS1,VH1,VK,ZN28),以取代国外同类产品.
3 无论是选用何种断路器,其裸导体空气绝缘距离均能保证大于125mm,复合绝缘大于60mm.其断路器均具有长寿命,高参数,少维护,体积小的独特优 点.KYN28-12铠装中置式金属封闭开关设备适用于3.6～12kV三相交流50Hz电网,作为接受和分配电能,并对电路实行控制,监测和保护之用. 可用于单母线,单母线分段系统或双母线系统.开关设备符合IEC298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设 备》,IEC694《高压开关控制设备共用条款》,我国GB3906《3-36kV交流金属封闭开关设备》及DL404《户内交流高压开关柜订货条件》, 德国DIN.VDE0670《额定电压1kV以上的交流开关设备》等标准的要求.并且具有完善,可靠的防误操作功能.
使用环境：
1、安装地点:户内
2、海拔高度:≤1000M
3、环境温度:－15℃～＋40℃
4、最大日温差:≤25K
5、月平均相对湿度:≤90%
6、日平均相对湿度:≤95%
7、抗地震烈度:8度
技术参数：
| 序号 | 项目 | 单位 | 技术参数 |
| 1 | 额定电压 | kV | 3.6,7.2,12 |
| 2 | 额定电流 | A | 630～3150 |
| 3 | 额定短路开断电流 | kA | 25,31.5,40,50 |
| 4 | 额定短路关合电流 | kA | 63,80,100,125 |
| 5 | 额定动稳定电流 | kA | 63,80,100,125 |
| 6 | 额定热稳定电流 | kA | 25,31.5,40,50 |
| 7 | 额定热稳定时间 | S | 4 |
| 8 | 防护等级 | IP2X,IP3X,IP4X | |
| 9 | 操作方式 | 弹簧储能式 | |
| 10 | 外形尺寸(宽X宽X高) | mm | (800)X(1500)X2200;1000X(1650)X2200 |

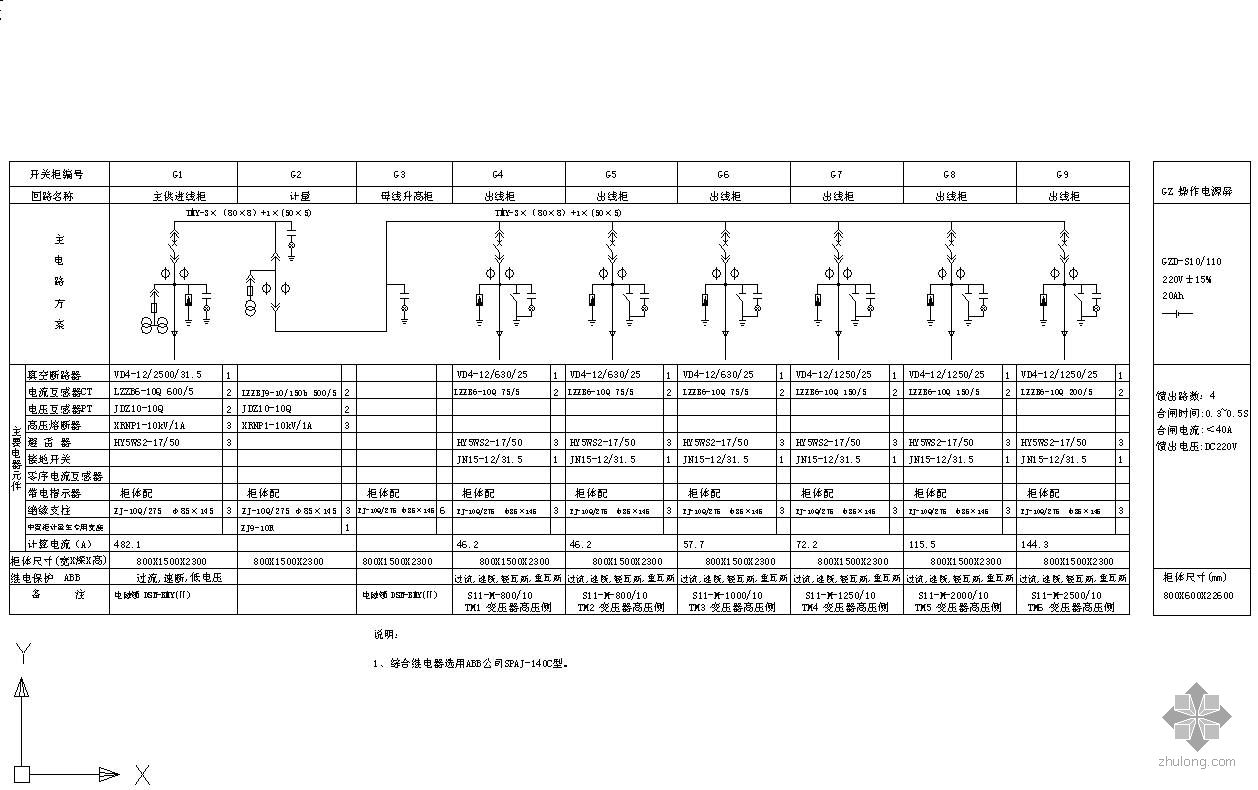

接线示意图：
安装步骤：
a.按工程需要与图纸标明,将开关柜运至他们特定的位置,如果一排较长的开关柜排列(为10台以上),拼柜工作应从中间部位开始.
b.用特定的运输工具如吊车或叉车,严禁用滚筒撬棍.
c.从开关柜内抽出断路器手车,另放别处妥善保管.
d.在母线隔室前面松开固定螺栓,卸下垂直隔板9.
e.松开断路器隔室下面水平隔板19的固定螺栓,并将水平隔板卸下.
f.松开和移去底板16.
g.从开关柜左侧控制线槽移去盖板1,2.右前方控制线槽板亦同时卸下.
h.在基础上一个接一个安装开关柜,包括水平和垂直两个方面,开关柜安装不平度不得超过2mm.
I.当开关柜完全组合(拼接)好后,可用地脚螺钉将其与基础槽钢相连或用电焊与基础槽钢焊牢.
