常用剩余电流断路器接地系统适用性介绍
2015-08-23
在不同接地系统中的适用性
低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。
GB 14050-1993对接地系统的型式代号规定如下：
第一个字母表示电力系统的对地关系：
T--一点直接接地；
I--所有带电部分与地绝缘，或一点经阻抗接地。
第二个字母表示装置的外露可导电部分的对地关系：
T--外露可导电部分对地直接电气连接，与电力系统的任何接地点无关；
N--外露可导电部分与电力系统的接地点直接电气连接(在交流系统中，接地点通常就是中性点)。
后面还有字母时，这些字母表示中性线与保护线的组合：
S--中性线和保护线是分开的；
O--中性线和保护线是合一的。
（1） IT系统：
IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。
因人体电阻远比接地装置的接地电阻大，在发生单相碰壳时，大部分的接地电流被接地装置分流，流经人体的电流很小，从而对人身安全起了保护作用。故IT系统不需加装漏电保护器。
IT系统适用于环境条件不良，易发生单相接地故障的场所，以及易燃、易爆的场所。
（2） TT系统：

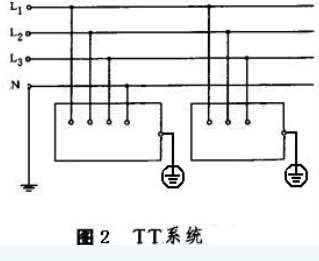

TT系统的电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。即：过去称三相四线制供电系统中的保护接地（见图2）。
TT系统必须加装剩余电流动作保护装置，方能成为较完善的保护系统。目前，TT系统广泛应用于城镇、农村居民区、工业企业和由公用变压器供电的民用建筑中。
（3）TN系统：
TN系统的电源中性点直接接地，并有中性线引出。按其保护线形式，TN系统又分为：TN-C系统、TN-S系统和TN-C-S系统等三种：
① TN-C系统(三相四线制)，该系统的中性线(N)和保护线(PE)是合一的，该线又称为保护中性线(PEN)线。它的优点是节省了一条导线，但在三相负载不平衡或保护中性线断开时会使所有用电设备的金属外壳都带上危险电压。在一般情况下，如保护装置和导线截面选择适当，TN-C系统是能够满足要求的(见图3)。息
因PE线与N线合二为一，故该种接地系统不能加装漏电保护器。

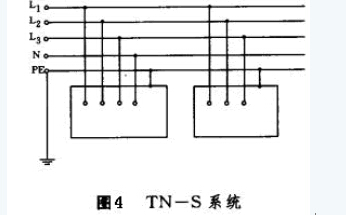

② TN-S系统(三相五线制)，该系统的N线和PE线是分开的。它的优点是PE线在正常情况下没有电流通过，因此不会对接在PE线上的其他设备产生电磁干扰。此外，由于N线与PE线分开，N线断开也不会影响PE线的保护作用。 (见图4)。
TN-S系统可加装漏电保护器，但仅N线和相线可穿过漏电保护器零序电流互感器。

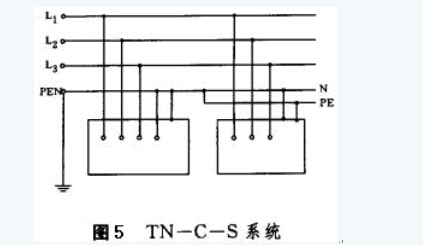

③ TN-C-S系统(三相四线与三相五线混合系统)，系统中有一部分中性线和保护是合一的；而且一部分是分开的。它兼有TN-C系统和TN-S系统的特点，常用于配电系统末端环境较差或有对电磁抗干扰要求剩余电流断路器较严的场所(见图5)。
TN-C-S系统可加装漏电保护器，但PEN和PE线不能穿过零序电流互感器。
在TN-C、TN-S和TN-S-C系统中，为确保PE线或PEN线安全可靠，除在电源中性点进行工作接地外，对PE线和PEN线还必须进行必要的重复接地。PE线PEN线上不允许装设熔断器和开关。但需注意，一旦改成TN-C-S系统，不能再把N线与 PE线合为PEN线。
在TN系统中使用漏电保护器的用电设备，其外露可导电部分的保护线可接在PE/PEN线上，也可以接在单独接地装置上而形成局部TT系统。
3、剩余电流断路器的选择原则
(1)、 额定剩余动作电流I△n的选择
单机配电时I△n>4Ix;
分支路配电用时I△n>2.5Ix，同时还要满足最大一台电动机支路运行时I△n>4Ix（此Ix为电动机运行时的正常泄露电流）；
主干线或全网配电时，I△n>2Ix。
