如果户外电气设备为庭园灯或路灯,其总功率较大而布置又分散,不适宜用隔离变压器供电,应当装备剩余电流动作断路器。
如不能满足式7.6-1或7.6-3要求,对此类电气设备可采用局部TT系统供电。如图7.10所示,在建筑物外无总等电位联结作用的户外部分不接前面的TN系统的PE线而另设置独立的接地极,并引出另一保护接地线(图7.10中的PE线)来做这部分电气装置的保护接地。从图7.10可知电源线路上的转移故障电压将无由传导至户外的设备外壳上,电击事故自然无从发生。此保护接地RA和电源端的系统接地RB相距10m以上,在电气上基本无联系,故它被称作局部TT系统。此局部TT系统内发生接地故障时,故障电流受接地电阻RA和RB的限制,其值不大,难以用熔断器和断路器来切断电源。为此在此回路的始点应装设剩余电流动作断路器,以保证在该回路发生接地故障时有效切断电源。也正由于剩余电流动作断路器能迅速切断电源,在局部TT系统内发生故障时,RB上产生的瞬间电压降不会在TN系统内引发电击事故。因此由于剩余电流动作断路器的装用,在同一变压器供电的范围内TN系统和TT系统可以兼容而混用。应注意,户外局部TT系统不具备等电位联结作用,接触电压较高,其自动切断电源的时间应不大于0.2s。
需要说明,如果户外电气设备为金属杆或钢筋混凝土杆的庭园灯或路灯,其地下杆基部分的接地电阻往往可以满足剩余电流动作断路器有效动作的要求,即将杆基用作自然的保护接地的接地极,不必另打人工接地极。当然这需通过现场测试来确定。

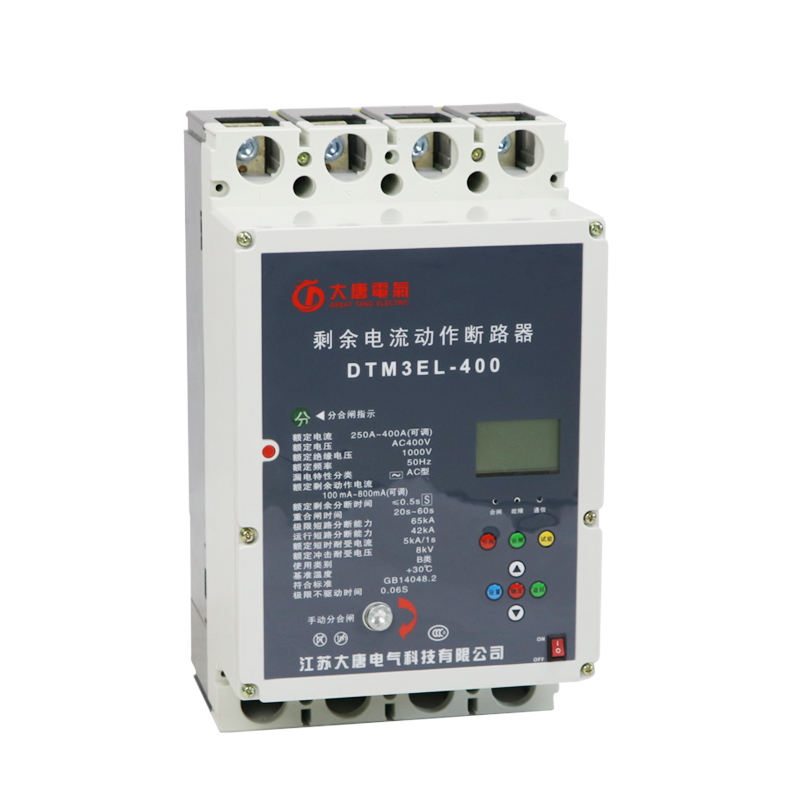

如需要DTM3EL系列剩余电流动作断路器厂家型号规格参数价格，请与公司商务部联系，QQ: 2390267633,手机：13736358111郑经理
