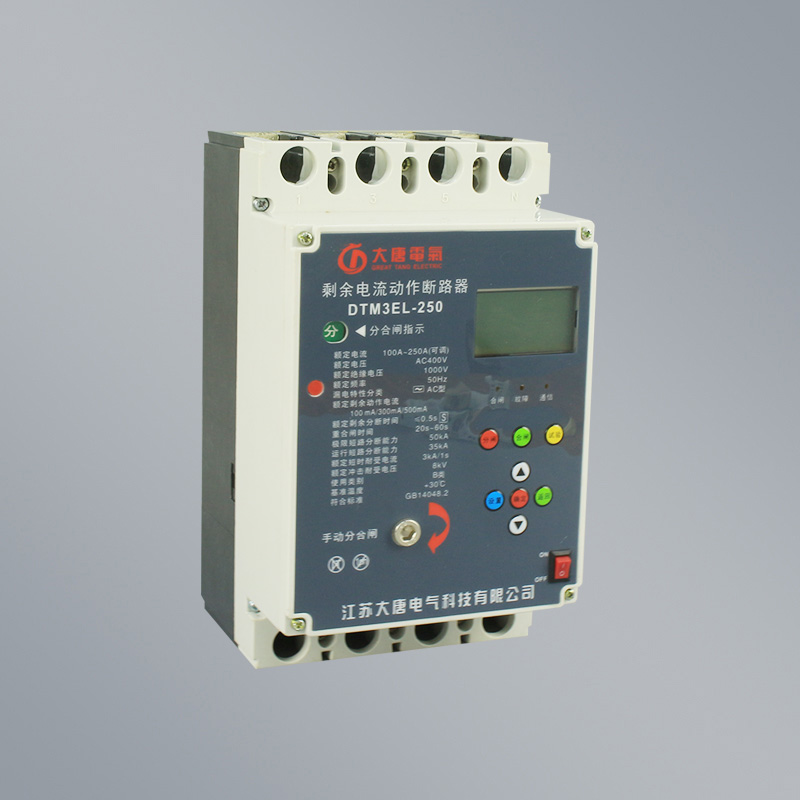

剩余电流动作保护断路器安装

剩余电流动作保护断路器的安装位置应正确。对带有短路保护的开关式剩余电流动作保护装置,因为在分断短路电流时,开关电源侧的排气孔常有电弧喷出,当排气孔有导电材料时,容易造成短路或接地事故,有绝缘物遮蔽在排气孔前时,也会降低保护装置的分断能力。所以安装时必须保证在电弧喷出方向有足够的飞弧距离,飞弧距离的大小按生产厂家的规定。

剩余电流动作总保护应安装在配电室内配电屏上,一般安装在屏正面便于维护操作地方,距地面0.8~1.5m。分支保护及末级保护应安装在配电板或配电箱内。末级保护与电能表、熔断器装于同一表箱内,剩余电流动作断路器应装在熔断器的下方。剩余电流动作断路器应垂直安装,固定牢靠,压线螺丝要拧紧。
