剩余电流断路器的参数设置和产品试运行
剩余电流断路器参数设置和安装与运行
1 产品安装注意事项
。安装前清检查产品规格型号是否正确，附件是否齐全;
。 ì毒认真阅读本使用说明书，确保正确安装及日常维护;
。严晶必须垂直安装;
。根据产品额定电流及相关标准选择合适的导线并严格按照规定接线。上万为电源端， 1 、3 、5分别接A 、
B 、C徊， N零线。下万为负荷端， 2 、4 、6分别接A 、B 、C徊， N接零线;
。迸出线导线戳面积应符合标准规定施工要求，禁止导电部分外露超出外壳;
。接线完毕后i毒正确安装隔弧饭;
。安装在非电工专业和未成年入触及不到的地万，防止触电或改变产品正确配置相接线;
2 产品运行
断路器带有开机式上电功能(可关闭)，可以有效防止后续设备的安全。
2.1 产品试运行
接线完挚，检查元无吴后将断路器通电。断路器处于分断状态， 按照操作说明逃行参数设定，设置完毕后
后，进行合阐操作，运行状态如图丁、国2 、图3所示。
在【合闸】状态态下，按【式跳】键选行剩余电流试跳， 20s -60s内可重合闸。
2 . 2 剩余电流断路器的合闸操作
2 . 2.1 自动合闸
长按[合闸]键2秒钟，液晶屏显示"合闸中"字样。合闸成功后，液晶屏状态显示为"合闸运行"字
样，断路器进入正常运行状态。
2.2.2.手动合阐
按下脱扣按钮，确保断路器处于【断开】状态，按下下绿色[台阐]按钮待显示状态显示出"合闸"字样
后，使用附件中的手动扳手插入孔内顺时针转动360。左右。在合闸成功后， 液晶屏状态自动更新为"合闸运行"字样，断路器进入正常运行状态。
注意:在断路器电;原端没有接通电源旦王触头断开的情况下，只可进行孚动合闹。合闸操作见上述方
式2 。
2.3 剩余电流断路器的断开操作
2.3.1 使用扳手插入孔内顺时针转动180° 。分闸成功后，液晶屏状态显示为"分闸待机"。
2.3.2.在运行状态下，长按[分闸]键2秒钟。分闸成功后，液晶屏状态、显示为"分闸待机"。
操作说明

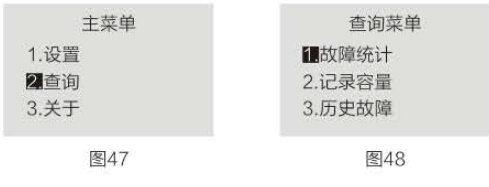

1 主菜单
在实时显示状态下
[设置H安组进入主菜单界面如上图。
[上/下]按钮控制反白显示位室。
[确定]按钮进入相应子菜单。

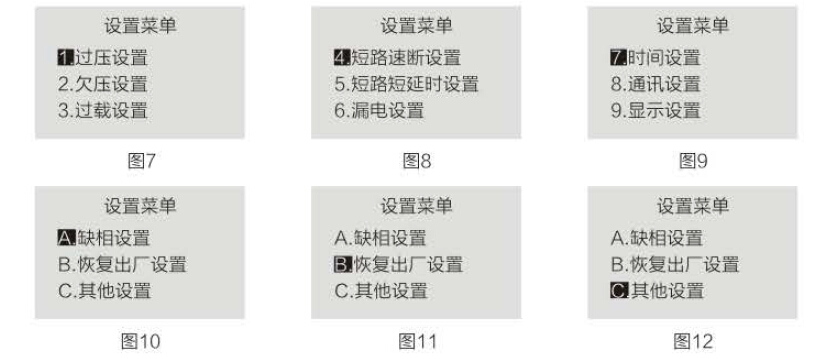

2 设置菜单
[上/下]按钮控制反自显示位置或翻页。
[确定]按钮进入相应设置菜单。
[返回]按钮返回上级菜单。

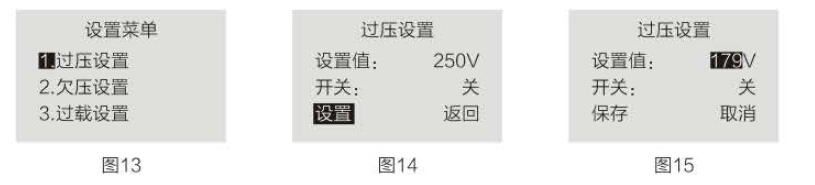

2 . 1 过压设置
[上/下]按钮控制反白显示位置或调整参数。
[确定II按钮迸入相应设置菜单/切换设釜选顶。
[返回]按钮返回上级菜单。
过压保护可关闭或设宣为250V-300V 。

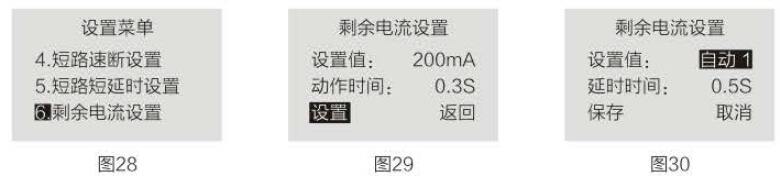

2 . 6 剩余电流设置
[上/下]按钮控制反白显示位置或调整参数。
[确定]按钮进入相应设置菜单/切换设置选顷。
[返回]按钮返回上级菜单。

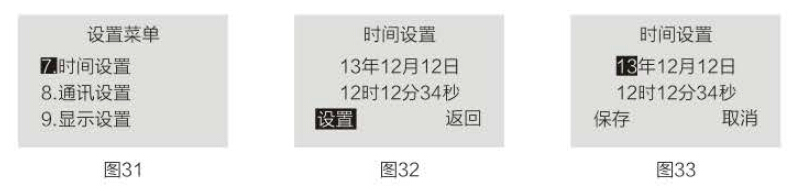

2 . 7 时间设置
如上图。
[上/下]按钮控制反白显示位室或调整参数。
[确定]按钮进入相应设置菜单/切换设置选顷。
[返回]按钮返回上级菜单。

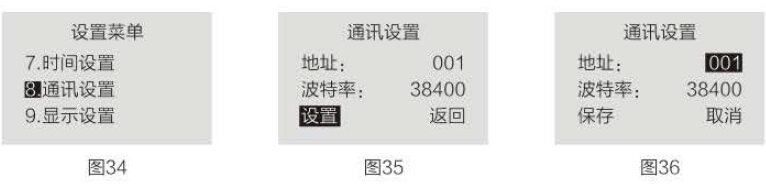

2 . 8 通讯设置
如上图。
[上/下]按钮控制反白显示位置或调整参数。
[确定]按钮进入相应设重菜单/切换设置选项。
[返回]按钮返回上级菜单。

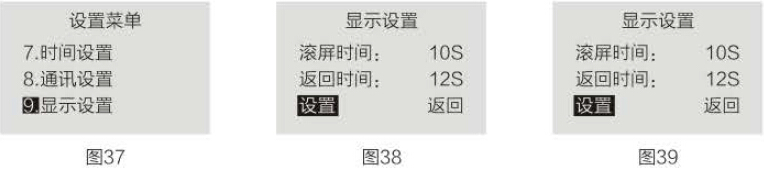

2 . 9 显示设置
如上图。
[上/下]按钮控制反白显示位置或调整参数。
[确定]按钮进入相应设重菜单/切换设置选项。
[返回]按钮返回上级菜单。

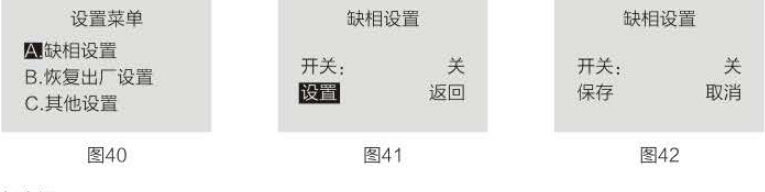

2. 1 0 缺项设置
如上图。
[上/下]按钮控制反白显示位置或调整参数。
[确定]按钮选入烟应设置菜单/切j失设置选项。
[返回}按钮返回上级菜单。
2. 11 恢复出广设置
如上图。
[上/下]按钮控制反自显示位置或调整参数 。
[确定]按钮进入应设置菜单/切换设置选选项。
[返回]按钮返回上级菜单。

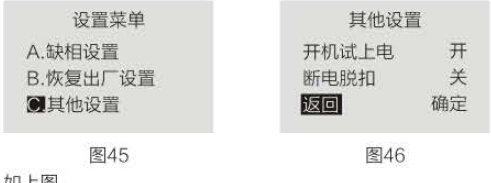

2. 1 2 其他设置
如上图。
[上/下]按钮控制度自显示位置或调整参数。
[确定]按钮选入烟应设置菜单/切换设置选项。
[返回]按钮返回上级菜单。
3 . 查询菜单
查询菜单分为3个子菜单: 故障统计窒询、记录是容量查询和历史故障查询。

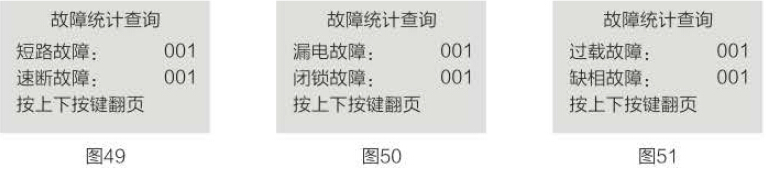

3.1 故障统计
可以对过压、欠压、过裁、短路、漏电、缺项、漏电闭锁、短路速断等故障次数进行查询。

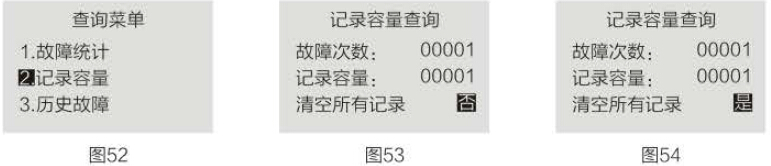

3.2 记录容量
记录容量超过时将覆盖层开始发生的故障

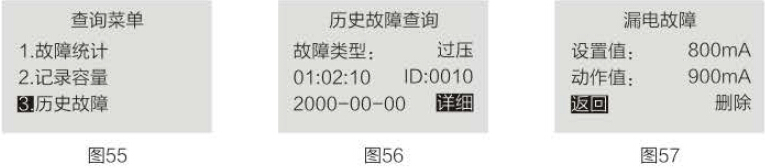

3.3 历史故障
如上图，历史故障记呈走了故障时的日期、时间、故障类型、故障设置值、故障值以及故障记录在所有
记录中的位置
[上/下]按钮控制反自显示位盖/查询前后记录。
[确定]按钮进入相应操作。
[返回]按钮返回上级菜单。
4 关于菜单
如上图，关于菜单记录硬件版本/软件版本、设备型号以及广商相关信息以便及时的取得技术支持。
