800A型剩余电流断路器

贮存环境条件：环境温度-10℃～+45℃；
相对湿度≤90%（环境温度为+20℃时）；
贮存地点应无粉尘，无导电尘埃；
无腐蚀性、易燃易爆等气体，无雨雪侵袭；
干燥与通风良好；
按包装指示方向码放，码放不高于4层。

相关产品信息：
630A剩余电流断路器
400A型剩余电流断路器
250A型剩余电流断路器
100A型剩余电流断路器

产品概述

800A型剩余电流断路器功能和特点：
1.采用高性能微控制器（MCU），实时进行信号处理和智能控制；
2.液晶中文显示，人机界面友好，操作简便；
3.剩余电流（漏电）保护，剩余电流档位可在线整定，延时型和非延时型任意选择；
4.具有一次重合闸功能；
5.自动跟踪，根据线路剩余电流自动调节档位，保证产品的投运率和可靠性；
6.长延时、短延时和瞬时三段保护，电流可设定，采用电子式脱扣，与电源电压无关；
7.具有高分断能力，保证线路短路保护的可靠性；
8.大电流瞬时脱扣功能，当断路器闭合时，遇短路大电流(≥20Inm)，断路器由
电磁脱扣器机构直接脱扣；
9.过压保护，欠压保护，缺相保护；
10.漏电不脱扣报警输出功能；
11.线路剩余电流、三相电源电压、负荷电流实时显示；
12.保护功能及参数可在线设置修改；
13.故障记录，记录跳闸总次数、查询最近10次跳闸原因、跳闸时的故障参数、跳闸时间。
14.网络型具有通信功能，可实现遥信、遥测、遥控、遥调。

断路器分类及功能

功能分类		智能型	网络型
保护功能	过载保护	●	●
	短路保护	●	●
	剩余电流保护	●	●
	一次重合闸	●	●
	缺相保护	●	●
	过压保护	●	●
	欠压保护	●	●
	电源侧断零保护	●	●
测量显示	线路剩余电流	●	●
	三相工作电压	●	●
	三相工作电流	●	●
参数设置	额定剩余动作电流	●	●
	过载长延时	●	●
	短路短延时	●	●
	短路瞬时	●	●
	过压保护值	●	●
	欠压保护值	●	●
	时间、日期	●	●
	保护投入和退出	●	●
信息储存、查询、显示	跳闸总次数最近10次跳闸原因最近10次跳闸参数最近10次跳闸时间	●	●
通讯功能（选配）	RS485	●	●
	GPS		●
	短信		●

使用环境
● 安装场所应无导电粉尘，无腐蚀性气体，无易燃易爆气体，无雨雪侵袭；
● 海拔高度 ≯2000m；
● 环境温度-5℃～+40℃，日平均最高温度≤+35℃；
● 相对湿度≤50%（环境温度为+40℃时）；
● 安装场所的外磁场在任何方向的磁场强度都不超过地磁场的5倍；
● 安装位置应通风散热条件良好。

短路短延时动作特性

特性	故障电流倍数	脱扣时间	延时允许误差
不动作特性	≤0.9 I_sd	不动作
动作特性	＞1.1 I_sd	延时动作
动作延时	＞1.1 I_sd	0.1-0.5S	±40ms(定时限) ±10%(反时限)

短路短延时反时限特性为：T= （8 I_R ）²t_sd/I² , 其中 T 为动作时间值，I_R 为长延时设定保
护值，I 为故障电流， t_sd 为短延时整定时间值。

短路瞬时保护相关参数
瞬时参数设定

参数设定		出厂整定值
瞬时动作电流设定值I_i	2I_n -10 I_n可设定	10 I_n

档位设置范围

参数	设定值（mA）	出厂整定值
剩余动作电流IΔn	50mA/100mA/300mA/500 mA/800mA 自动跟踪，保护关闭	500mA

动作特性

参数	特性
延时特性	S 型（延时型）
	一般型（非延时型）
额定不动作电流	0.5*IΔn
极限不驱动时间	Δt ≥0.06s (2 IΔn)
分断时间	S型	IΔn≤0.5s ； 2IΔn ≤0.2s ；5 IΔn ≤0.15s ；10 IΔn ≤0.15s
	一般型	IΔn≤0.3s ； 2IΔn ≤0.15s ；5 IΔn ≤0.04s ；10 IΔn ≤0.04s

保护特性说明
一次重合闸
当剩余电流超过动作电流值档位动作跳闸后，经过20～60秒的时间能自动重合闸，但
手动合闸不受时间限制。如故障电流消除，则合闸成功，断路器正常运行；如故障电流没有
排除，断路器再次跳闸且闭锁，不可自动重合闸，必须人工操作合闸
漏电报警功能
当漏电保护设置成“关闭”后（只有在调试时才关闭）如果没有漏电故障时，漏电报警灯长亮，如果此时有漏电故障发生，断路器不会脱扣，但报警灯闪烁，同时报警输出继电器动作（端子1、2闭合），输出为无源信号。
过压保护功能
当线路相电压高于过压保护设定值时，断路器保护跳闸。当线路电压恢复到正常电压后，
断路器可自动合闸投运。过压保护的设置值范围为250V~300V ，出厂设置为280V，用户可自行设定或关闭保护。
欠压保护功能
  当线路相电压低于欠压保护设定值时，断路器保护跳闸。当线路电压恢复到正常电压后，
断路器可自动合闸投运。欠压保护的设置值范围为150V~200V ，出厂设置为165V，用户可自行设定或关闭保护。
缺相保护功能
当线路电源端出现缺相时，断路器保护跳闸。当线路恢复到正常电压后，可自动合闸投运。

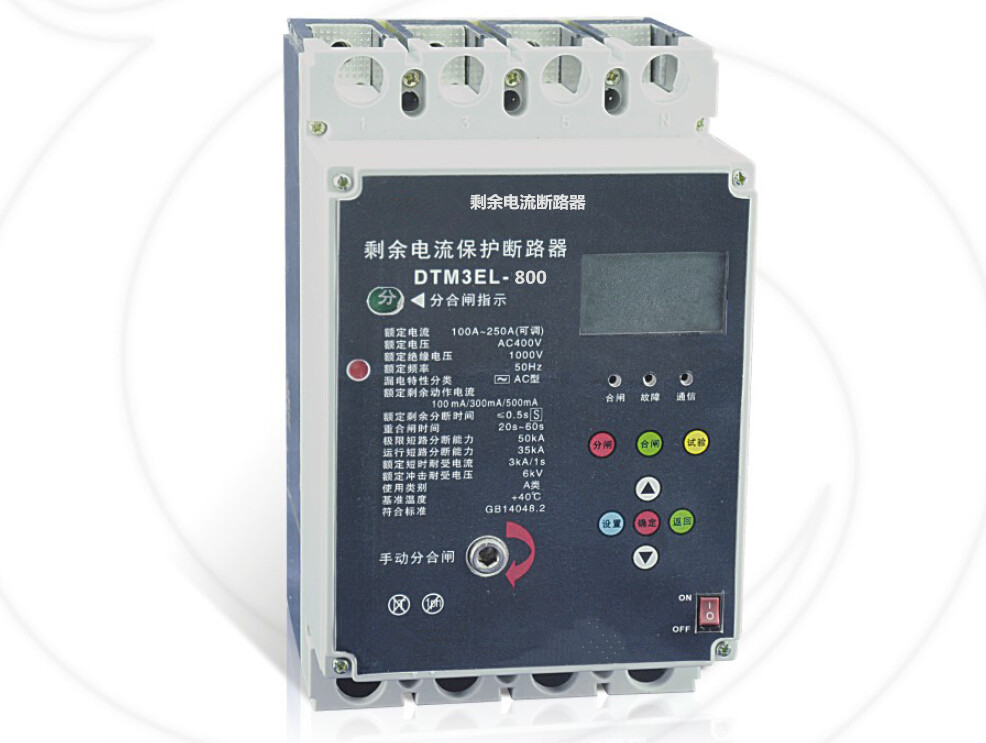

产品外观功能介绍

其中：1. 进线端（电源侧）2. 液晶显示器3. 电源指示灯4.分闸指示灯 5.故障指示灯6.告警指示灯 7. 通讯指示灯 8. 实验按钮9. 分闸键 10. 合闸键11.确定键 12.  返回键 13.上翻键（数字加）14.下翻键（数字减）15.控制器开关 16. 手动扳手孔 17.出线端（负荷侧）18、分合闸指示19.外接端子。

外接端子说明

1	2	3	4	5	6	7	8
报警输出		12V正	负	短接分闸		A	B
报警输出		外接12V直流电源		短接分闸		485通讯端子

安装注意事项
● 安装前请检查产品规格型号是否正确，附件是否齐全；
● 请认真阅读本使用说明书，确保正确安装及日常维护；
● 产品必须垂直安装；
● 根据产品额定电流及相关标准选择合适的导线并严格按照规定接线。上方为
电源端，1、3、5分别接A、B、C相，N接零线。下方为负荷端，2、4、6分
别接A、B、C相，N接零线；
● 进出线导线截面积应符合标准规定施工要求，禁止导电部分外露超出外壳；
● 接线完毕后请正确安装隔弧板。

附件清单
1 使用说明书   1 本
2 手动扳手     1把
3 隔弧板       6片
4 安装螺钉     4支

运输与贮存

产品的运输过程中应防止水、雨、雪或其他化学溶剂、腐蚀性液体等有害液体的侵袭与混装；防止物体之间的强烈撞击与挤压；按包装指示方向码放，码放不超过4层。
