DTW3系列智能型万能式低压断路器适

DTW3系列智能型万能式低压断路器适

断路器符合:

GB14048.2-2008《低压开关设备和控制设备低压断路器》

IEC60947-2《低压开关设备和控制设备断路器》等标准。

DTW3系列智能型万能式低压断路器适用于交流50Hz,额定电压400V690V,额定电;在为630A- 6300A的配电网络中,用来分配电能和保护线路及电源设备免受过载、短路、单相撞地、欠电压等的危害。DTW3系列智能型万能式低压断路器具有多种智能保护功能,可做到选择性保护,且动作精确,提高供电可靠性,避免不必要的停电。同时带有开放式通讯接口,可进行四逞,以满足控制中心和自动化系统的要求。DTW3系列万能断路器具隔离功能,标志为一一/┞一

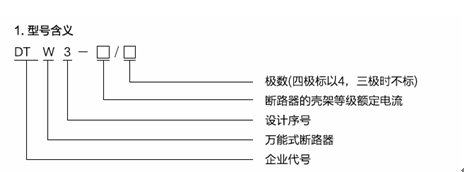

DTW3智能型万能式低压断路器型号含义及分类:


2. 分类

  按安装方式分

     a.固定式

     b.抽屉式

◎ 按极数分:三极、四极

◎ 按操作方式分

     a.电动操作

     b.手动操作(检修、维修用)

3. 脱扣器种类

◎ 智能型控制器、欠电压瞬时(或延时)脱扣器、分励脱扣器。

4. 智能控制器种类

L型智能控制器(经济型)

M型智能控制器(标准型)

2M型智能控制器(高抗扰型)

2H型智能控制器(高抗扰通讯型)



DTW3系列智能型万能式低压断路器适用工作环境及安装条件

1. 周围空气温度

上限值不超过+40℃,下限值不低于- 5℃,24h的平均值不超过+35℃。

注:上限值超过+40℃或下限值低于- 10℃的工作条件,用户应与本公司协商。

2. 安装地点的海拔不超过2000M

DTW3系列智能型万能式低压断路器在海拔2000M时脉冲耐压8000V(不同海拔按标准修正,最多不超过12000V)

若安装地点海拔超过2000M,用户应与本公司协商。

3. 大气条件

大气相对湿度在周围空气温度为+40℃时不超过50%;在较低温度下可以有较高的相对湿度,最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为+25℃,并考虑到因温度变化发生在产品表面上的凝露。超过规定用户应向本公司申明。

4. 防护等级:IP30

5. 污染等级:3

6. 使用类别:B

7. 安装类别

额定工作电压690V及以下的断路器以及欠电压脱扣器,电源变压器初级线圈用于安装类别Ⅳ;辅助电路及控制电路的安装类别Ⅲ。

8. DTW3系列智能型万能式低压断路器 安装条件

断路器应按本说明书要求安装,断路器的垂直倾斜度不超过5(矿用断路器的倾斜度不超过15)
