DT-331E-多回路监测单元

1.1、 简介

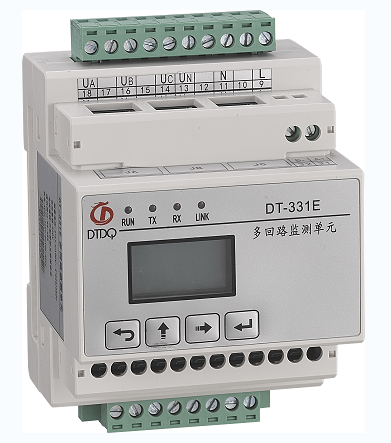

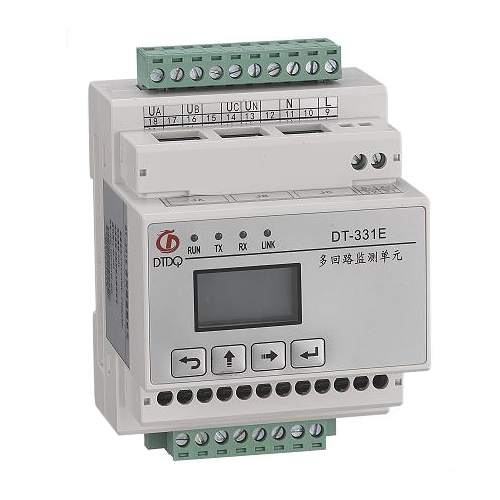

DT-331E 微型分布式多回路监测单元是针对用电终端的一套监测方案，由测量模块和控制模块组成，控制模块与测量模块之间通过RS-485总线连接， 连接器使用标准 RJ12 插头，极大地简化了现场的布线。

DT-331E主要适用于 AC 220V（相电压）以下的低压配电系统中的配电柜、开关 柜等，支持单相二线和三相四线系统，一个测量单元最多支持 30 个测量模块，可测量 30 个单相回路或者 10 个三相回路。具有三相回路的总参数（总功率，总电能等）和分相参数的测量和计量功能。最大支持 63A 电流测量，满足不同的现场应用需求。

微型分布式多回路测量单元支持多种安装方式，控制器支持 DIN35 导轨安装；测量模块有闭口穿线安装和免拆线的开口卡扣安装两种方式，可根据需要灵活的选择安装。测量单元的测量模块间以及测量模块与控制器的连接，使用标准的 RJ12 接口，可方便的进线现场布线。



1.2、 功能特点

1.2.1. 实时数据测量：单/三相电压、单/三相电流、有功功率、无功功率、视在功率、功率因数、频率

1.2.2. 电能计量：有功电能、无功电能

1.2.3. 告警功能：欠压报警、过压报警、过流报警、CT测量模块故障告警

1.2.4. 采用专用测量芯片，交流真有效值测量方式，测量精度高

1.2.5. 通信规约采用标准Modbus-RTU方式，兼容性好，方便编程

1.2.6. 带ESD保护电路的RS-485通信接口，可选配LoRa/4G无线通讯

1.2.7. 采用工业级芯片，内置看门狗，并具防雷抗干扰措施，保证可靠性

1.2.8. 高隔离耐压达DC2500V

1.2.1. 带LCD中文液晶显示数据，便于现场安装调试

1.2.9. 35mm 标准DIN导轨安装，多种接线方式，方便现场安装布线





 DT-331系列产品型谱表

    DT-331E - □- □- □



DT-331E-       1                     A  B   C  D    选型示例：HC-331E-220V-32A-1C   说明：表示为电压量程220V、电流量程32A、线路供电、RS-485接口、外置闭口智能CT型的三相电力采集终端。

A---电压量程 B---电流量程 C---通讯接口 1：RS-485接口; 2：RS-485 + LoRa接口; D---外置CT：C为闭口型智能CT；K为开口型智能CT；





  订购

为方便订货、避免差错和不必要的麻烦，让我们更好地为您服务，在订货前希望您能够提供如下信息：

工作电源： RAC85V～265V

通讯接口： RRS-485  □LoRa  □4G

额定交流电压： □220V   □100V  □其他

额定交流电流： □ 32A    □ 20A      □其他





 注意事项

1) 注意产品标签上的辅助电源信息，产品的辅助电源等级和极性不可接错，否则有可能损坏产品。

2) 请根据产品规格型号，参照图示正确接线。接线前要确保断开所有信号源及电源，避免发生危险及损坏设备。检查确认接线无误后，再接通电源测试。

3) 电压回路或PT的二次回路不可短路。

4) 在CT一次侧有电流时，CT的二次回路严禁开路；严禁带电接线或拔下端子；

5) 产品在有强电磁干扰的环境中使用时，请注意输入输出信号线的屏蔽。

6) 集中安装时，最小安装间隔不应小于10mm。

7) 当模块的输入、输出馈线暴露于室外恶劣气候环境之中时，应注意采取防雷措施。

8) 请勿损坏或修改产品的标签、标志，请勿拆卸或改装产品，否则本公司将不再对该产品提供“三包”（包换、包退、包修）服务。
