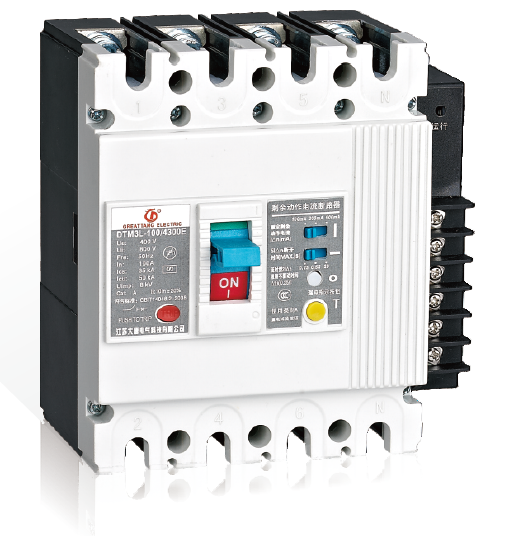

DTM3EL智能剩余电流保护断路器

DTM3EL智能剩余电流保护断路器

DTM3EL智能剩余电流保护断路器

DTM3EL系列智能带剩余电流保护断路器(以下简称断路器),是本公司自行研发的新型产品,该产品可对人提供间接接触保护,还可以对过电流保护不能检测出的长期存在的接地故障可能引起火灾危险提供保护。智能剩余电流断路器,对漏电流、电压、温度进行实时线路监测,可进行远程控制广泛应用于智能建筑、物联网、能有效管理等领域。

基本规格及主要技术参数

◎ 用途:配电保护型、电动机保护型

◎ 电流:

DTM3EL-125101620 253240506380100125A

DTM3EL-250100125140160180200225250A

DTM3EL-400250315350400

DTM3EL-630400500600

DTM3EL-800630700800

◎ 极数:二极、三极与四极。

◎ 剩余电流分断时间:延时型、非延时型

◎ 连接方式:板前接线、板后接线、插入式接线

漏电保护特性:漏电预警不动作、漏电预警动作

◎ 漏电流整定值:30mA50mA75mA100mA150mA200mA300mA(默认100mA);

◎ 过载特性: 默认1.05In 1小时不动作;1.3In 1小时内动作;

◎ 漏电流检测功能,可实时检测线路中的漏电流值 ;

◎ 温度检测功能,可能实时监控触头附近温升,值并传输给上位机。如果触头温升超过一定值,开关脱扣;

RS485通讯 。

◎ 支持远程断电。

适用工作环境及安装条件

1. 安装地点的海拔2000m及以下;

2. 周围介质温度不高于+40℃和不低于-5℃;且24小时平均值不超过35(特殊订货除外)

3. 安装地点的相对湿度在最高温度为+40℃时不超过50%;在较低温度下可以有较高的相对湿度,最湿月的月平均最低温度不超过+25℃,该月平均最大相对温度不超过90%,对由于温度变化偶尔产生的凝露应采取特殊的措施;

4. 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方;

5. 在没有雨雪侵袭的地方;

6. 污染等级为3级;

7. 断路器主电路的安装类别为Ⅲ,不接至主电路的辅助电路和控制电路,安装类别为Ⅱ;

8. 使用类别 A类。
